北京80C全车电器实训台,北京BJ80C全车电器实训台

北京80C全车电器实训台
 北京80C全车电器实训台

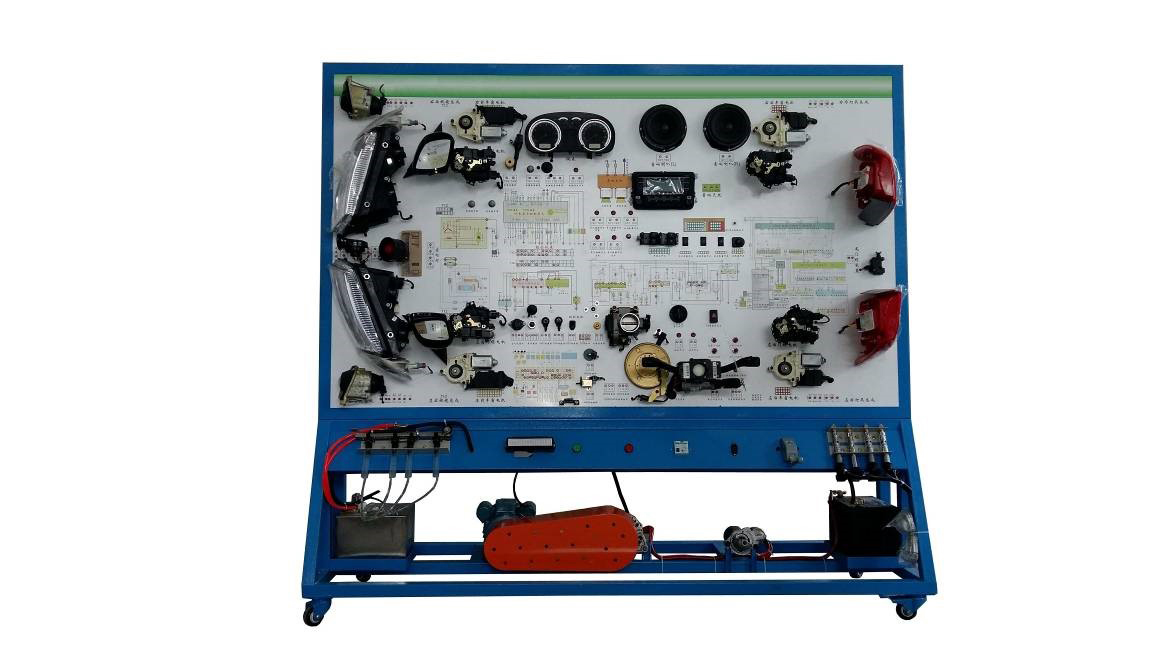

参考图


一、产品简介
北京80C全车电器实训台采用全新北京80C-2.3T整车电器实物为基础,充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车整车电器系统,充分展示汽车整车电器系统的组成结构。
接通电源,操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4.设备面板上安装有诊断座,可连接专用或通用型汽车解码器,对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
5.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
三、技术规格
    外形尺寸(约):2080×700×1900mm(长×宽×高)
    动力电源:三相四线(或三相五线)380V±10% 50Hz
    工作电压:直流12V
    工作温度:-40℃~+50℃
    三相异步电动机
    型  号:YT 100L1-4
    电压:AC 220V/380V
    功率:2.2KW
    转速:1420r/min
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm
四、基本配置(每台)

序号名       称规格型号单位数量
1示教板面板装有各种检测端子以及彩色电路图1
2发动机控制电脑(ECU)原车1
3诊断座原车1
4点火开关原车1
5组合仪表原车1
6组合开关原车1
7左右前大灯总成原车1
8左右前雾灯原车1
9左右转向灯原车1
10左右转向边灯原车1
11左右组合尾灯原车1
12牌照灯原车1
13高位刹车灯原车1
14灯光开关原车1
15刹车灯开关原车1
16倒车灯开关原车1
17危险灯开关原车1
18线束
1
19雨刮总成原车1
20雨刮控制器原车1
21喷水电机原车1
22喷水壶原车1
23喇叭原车2
24喇叭继电器原车1
25X触点继电器原车1
26雾灯继电器原车1
27无分电器点火系统含点火器总成、火花塞、曲轴位置传感器1
28模拟喷油嘴指示灯
1
29燃油泵继电器原车1
30燃油泵指示灯原车1
31曲轴位置传感器及信号轮原车1
32电动窗主开关原车1
33左右前车门电脑原车1
34舒适电脑原车1
35右前门锁电机原车1
36左右后电动窗电机原车1
37左右后电动窗开关原车1
38左右后门锁电机原车1
39汽车音响总成原车1
40扬声器6",200W1
41起动机总成原车1
42发电机总成原车1
43三相异步电动机YT 100L1-41
44蓄电池12V 45Ah1
45保险丝盒
1
46电源总开关50A1
47移动台架(带自锁脚轮装置)2080×700×1800mm(长×宽×高)1
48故障模拟与排除装置
1
49教师手册
1
50合格证与保修卡
1
