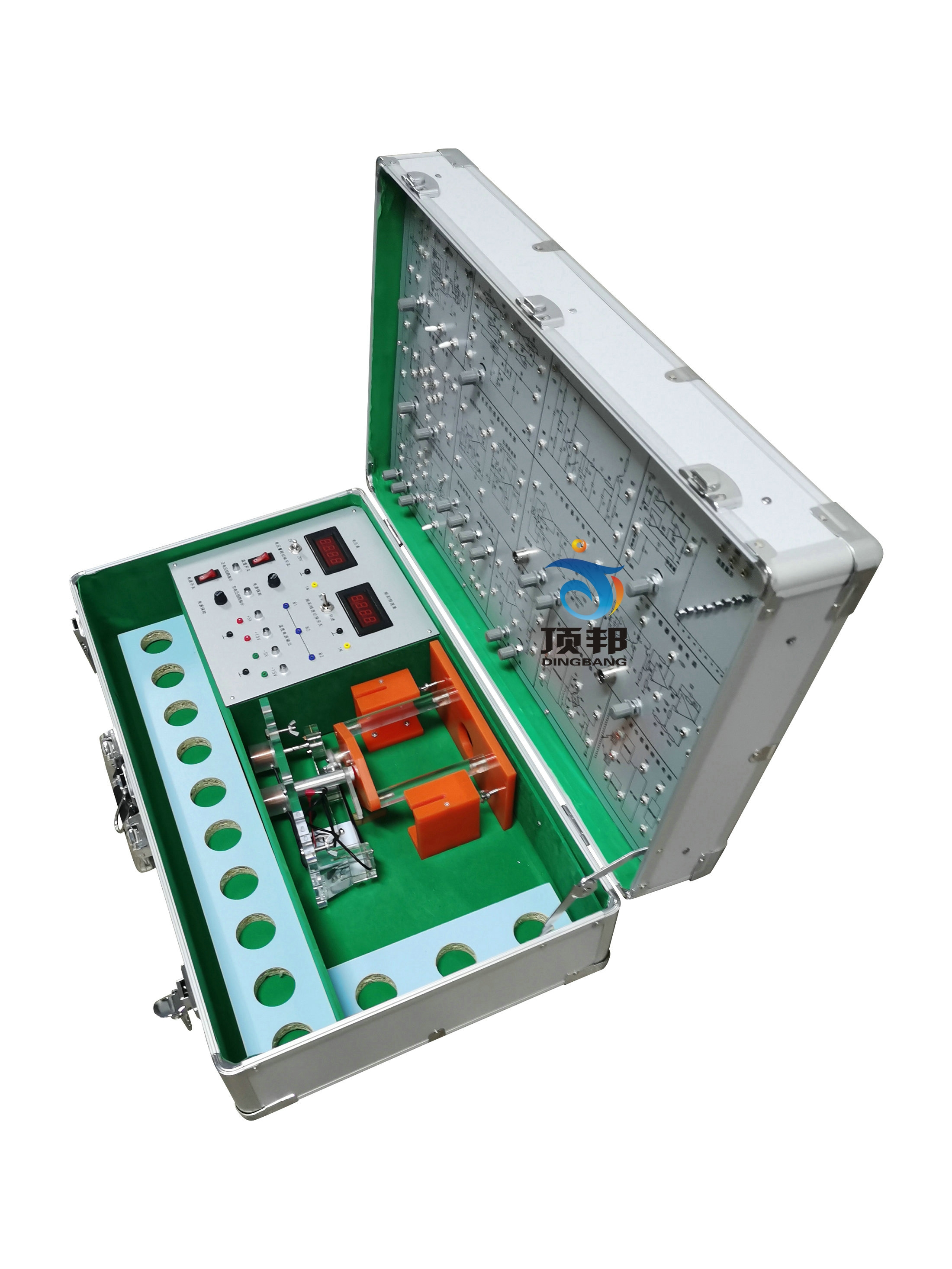

DB-811 传感器实验箱(22种传感器)
传感器实验箱

传感器实验箱
传感器实验箱

概述:
  DB-811传感器实验箱是本公司最新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备。
技术参数:
1、输入电源:AC220V±5% 50±1Hz
2、额定电流:≤5A
3、直流电源:±5V ±15V
4、稳压系数:±1%
5、电压纹波:≤10mV
6、非线性误差:≤5%
7、测量精度:≤1%
8、功 耗:100VA
9、输出电流:1A
10、相对温度:-5℃~40℃
11、相对湿度:<85%(25℃)
12、实验箱外形尺寸:660×400×230mm

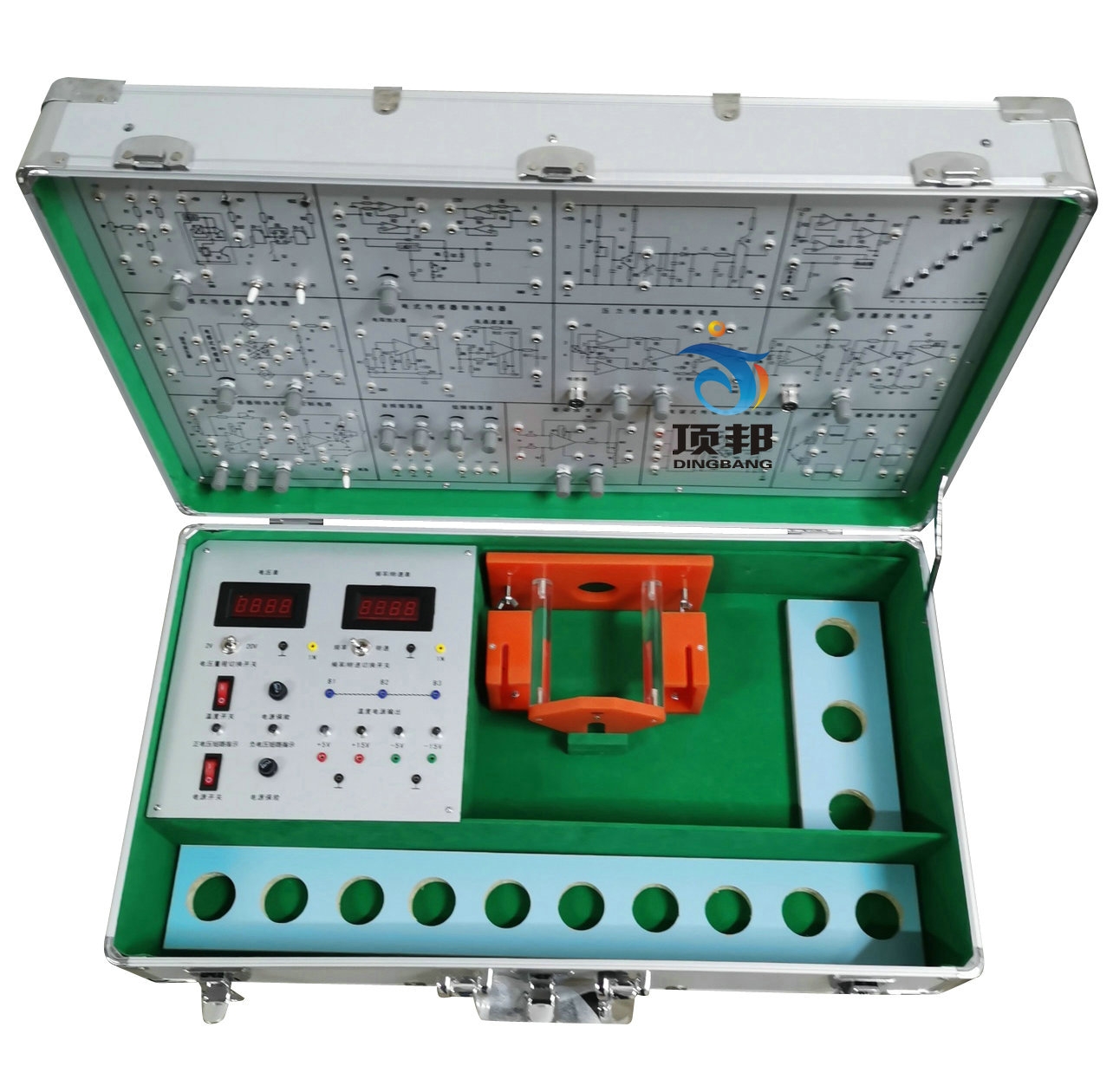

主控台功能:
1、实验箱提供四组直流稳压电源:±5V、±15V,具有短路保护功能。1.2V-12V可调。二组加热源。
2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。
3、音频信号发生器:0.4KHz-10KHz输出连续可调,输出电压范围:0VP~10VP连续可
调,最大输出电流:0.5A(有效值0.4KHz)。
4、差动放大器:通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直
流放大器。
5、数字式电压表:三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。
6、数字式频率/转速表:由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999r/min。
7、高精度温度控制PID调节仪,多种输入输出规格,具有人工智能调节以参数自整定功能。
8、机械式压力表:0-40Kpa,精度2%。
9、手动气压源:0-40Kpa。
三源部分:
1、热源:16V交流电源加热,温度控制范围0~150℃。
2、转动源:0-12V直流电源驱动,转速可调范围0~2400转/分。
3、振动源:振动频率1-30Hz,共振频率12Hz左右。

数据采集卡及处理软件:
数据采集采用ARM系统,上位机三大数据传输方式:USB,WIFI,以太网。模式可使用上位机软件相互切换。Usb为有线近程接入方式,wifi及以太网可通过上位机远程配置和接入,内置出厂设置按钮。数据采集方式为单步采集及连续采集方式,分辨率由1/4096,采样周期1K,采样速度可选择,软件可配置。量程自动切换。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。

传感器种类及技术指标:

序号实 验 模 块传 感 器 名 称量 程精 度
1电阻霍尔式传感器模块电阻式传感器± 2mm± 1.5%
2霍尔式传感器≥ 2mm0.1%
3电容式传感器模块电容式传感器± 5mm± 1.3%
4电感式传感器模块电感式传感器± 5mm± 3%
5光电式传感器模块光电式传感器0-2400转/分≤ 1.5%
6涡流式传感器模块涡流式传感器≥ 1mm± 3%
7温度式传感器模块温度式传感器0-100℃± 2%
8
磁电式传感器
0 .5V/m
9压电式加速度传感器模块压电式加速度传器1-30Hz± 2%/s
10光纤式传感器模块光纤式传感器≥1.5mm± 1.5%
11压力传感器模块压力传感器0-50kpa± 2%
12超声波传感器模块超声波传感器20-60cm1cm
13
MQ3气敏传感器50-200ppm
14湿敏传感器模块湿敏传感器10-95%RH± 5%
15
霍尔式测速传感器0-2400转/分± 1.5%
16
涡流测速传感器0-2400转/分≤ 1.5%
17
磁电测转速传感器0-2400转/分≤ 1.5%
18
转速传感器0-2400转/分≤ 1.5%
19热电偶、热电阻传感器
模 块
K 型热电偶传感器0-100℃± 3%
20E型热电偶传感器0-100℃± 3%
21Pt100铂电阻传感器0-100℃± 3%
22Cu50铜电阻传感器0-100℃± 3%

传感器特点:

1、传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器。
2、每种传感器每个独立,传感器上印有原理图与接线口,给学生做实验时快捷方便,而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口。
4、学校选购可根据要求增减实验项目,实验项目还可以根据新产品的开发不断拓展。
传感器实验内容如下: 带*为思考实验


实验一电阻式传感器的单臂电桥性能实验

实验二电阻式传感器的半桥性能实验

实验三电阻式传感器的全桥性能实验

实验四电阻式传感器的单臂、半桥和全桥的比较实验

实验五电阻式传感器的振动实验*

实验六电阻式传感器的电子秤实验*

实验七变面积式电容传感器特性实验

实验八差动式电容传感器特性实验

实验九电容传感器的振动实验*

实验十电容传感器的电子秤实验*

实验十一差动变压器的特性实验

实验十二自感式差动变压器的特性实验

实验十三差动变压器的性能实验

实验十四激励频率对差动变压器特性的影响

实验十五差动变压器的振动实验*

实验十六差动变压器的电子秤实验*

实验十七光电式传感器的转速测量实验

实验十八光电式传感器的旋转方向测量实验

实验十九接近式霍尔传感器实验

实验二十霍尔传感器的转速测量实验

实验二十一霍尔传感器的振动测量实验

实验二十二涡流传感器的位移特性实验

实验二十三被测体材质对涡流传感器特性的影响实验

实验二十四涡流式传感器的振动实验

实验二十五涡流式传感器的转速测量实验

实验二十六温度传感器及温度控制实验(AD590)

实验二十七K型热电偶的温度控制实验

实验二十八热电偶冷端温度补偿实验*

实验二十九E型热电偶的温度控制实验

实验三十Pt100铂电阻的温度控制实验

实验三十一Cu50铜电阻的温度控制实验

实验三十二磁电式传感器的特性实验

实验三十三磁电式传感器的转速测量实验

实验三十四磁电式传感器的应用实验*

实验三十五压电加速度式传感器的特性实验

实验三十六光纤传感器的位移特性实验

实验三十七光纤传感器的振动实验

实验三十八光纤传感器的转速测量实验

实验三十九压阻式压力传感器的特性实验

实验四十压阻式压力传感器的差压测量实验*

实验四十一超声波传感器的位移特性实验

实验四十二超声波传感器的应用实验

实验四十三气敏传感器的原理实验

实验四十四湿度式传感器原理实验

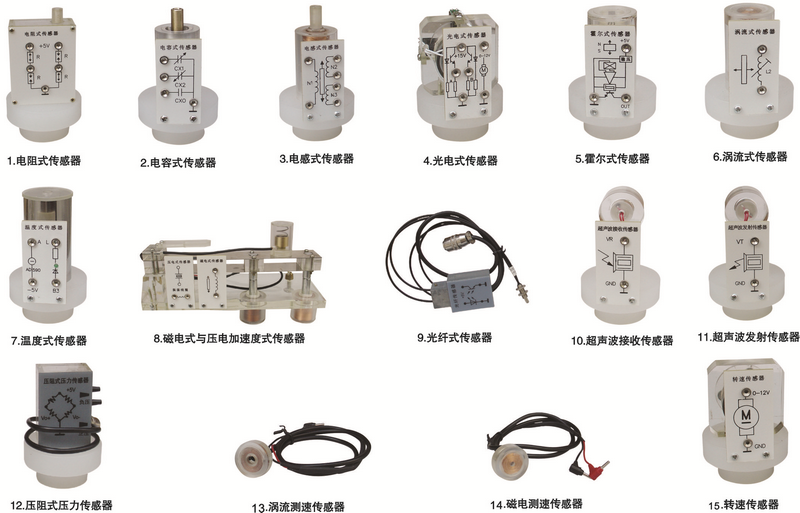

传感器:实际按清单配置

传感器模块

传感器配置清单:

序号器 件 名 称单位数量备注
1实验箱1
2电阻式霍尔式传感器转换电路1
3电容式传感器转换电路1
4电感式传感器转换电路1
5光电式传感器转换电路1
6涡流式传感器转换电路1
7温度式传感器转换电路1
8压电加速度式传感器转换电路1
9光纤式传感器转换电路1
10压力传感器转换电路1
11超声波传感器转换电路1
12湿敏传感器转换电路1
13音频、低频振荡器电路1
14差动放大器电路1
15电阻式传感器1
16电容式传感器1
17霍尔式传感器1
18电感式传感器1
19光电式传感器1
20涡流式传感器1
21涡流测速传感器1
22温度式传感器1
23磁电式传感器1
24磁电测速传感器1
25压电加速度式传感器1
26光纤式传感器1
27压力传感器1
28超声波传感器2
29气敏传感器1
30湿敏传感器1
31霍尔式转速传感器1
32转速传感器1
33K型热电偶传感器1
34E型热电偶传感器2
35Pt100铂电阻传感器1
36Cu50铜电阻传感器1
37热电偶、热电阻实验仪1
38位移台架1
39光纤位移台架1
40测微器1
41压力表1
42橡皮气囊1
43三通管1
44铁片、铜片、铝片各一片3
45温度计0-100℃1
46Φ8×4磁钢1
47超声波反射挡板1
48传感器实验指导书1
49实验连接导线25
50数据采集连接线1
51数据采集处理软件1



友情提示:
1、货品验收:阁下收货时请检查传感器实验箱(22种传感器)的货品外观,核实传感器实验箱(22种传感器)的数量及配件,拒收处于受损状态的传感器实验箱(22种传感器);
2、质保:顶邦将为阁下提供传感器实验箱(22种传感器)产品说明书内的质保条件和质保期,在质保范围内提供对传感器实验箱(22种传感器)的免费维修,超出条件承诺时提供对传感器实验箱(22种传感器)的有偿维修;
3、退换货:阁下单方面原因导致的传感器实验箱(22种传感器)选型错误或传感器实验箱(22种传感器)购买数量错误,造成传感器实验箱(22种传感器)的退换货要求,将不被接受;
4、货期:传感器实验箱(22种传感器)的发货期为参考值,如您需要了解传感器实验箱(22种传感器)的精确货期,请与顶邦的销售人员联系;
5、如阁下对传感器实验箱(22种传感器)有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关传感器实验箱(22种传感器)的咨询。
