单相异步电动机的拆装

单相异步电动机的拆装

    单相异步电动机的结构与小功率三相异步电动机相似,因此它的拆装方法和步骤也基本相同。

    有些单相异步电动机采用铸铝的机座和端盖。拆装时应特别注意、严禁用铁锤猛烈敲击,只许使用木锤和尼龙锤。另外,还应避免损坏轴承或转轴的轴承位置(出现划伤痕迹)

    对于装有离心开关的单相异从电动机拆装时应注意:

    (1)拆装离心开关,用力不能过猛,以免离心开关失灵或损坏。

    (2)离心开关的开关板与后端盖必须固紧。

    (3)定子绕组接离心开关的两根引线与开关板必须焊牢。

    (4)后端盖固紧时,注意避免后端盖止口切断开关板与定子绕组的两根引线。

    对于电风扇在经过拆装后,在使用电风扇之前应注意以下几点:

    (1)应检查螺钉是否拧紧,风叶是否良好.调速器是否灵活.防护罩是否松动有无松动,摇头机构各连接部分是否灵活自如。

    (2)检查电源引线有无损坏、电源插头和插座接触是否良好,电源进线有无碰线现象。要特别注意相线与零线、地线接头不能接错。

    (3)经通电试转,无臭味、无异常杂音。电机表面不过热。才能允许使用。

    对有故障的单相异步电动机,在确认绕组内部严重短路或已被烧毁时,应重新更换绕组。更换绕组的方法如下:

    一、记录各项数据

    1.记录电动机铭牌数据

    记录电动机铭牌数据便于了解该电机的型号时便于购买配件。

    2.记录绕组数据

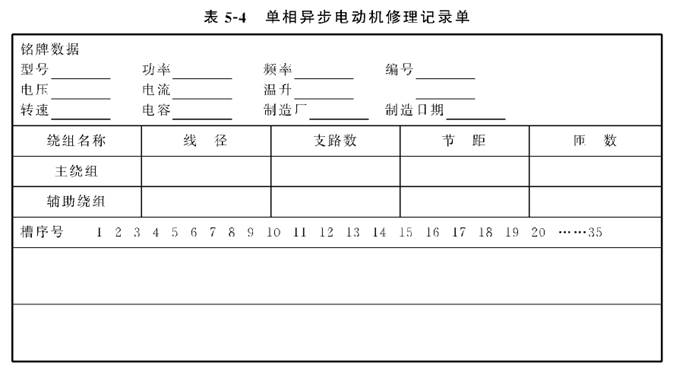

记录绕组数据包括绕组型式、各线圈节距、匝数和几何尺寸(单相电动机各个线圈匝数和尺寸往往都不一样)、线径、连接、运转绕组和起动绕组之间的跨距、相互位置、绕线方法等。并及时将这些数据填入表中。如果只有上面一层起动绕组烧坏,需要至换,可只记录该部分线圈的资料。

单相异步电动机的拆装(图1)

 二、拆除旧绕组

    一般单相电动机的运转绕组(主绕组)位于槽底部,而起动绕组(辅助绕组)则在槽上部,所以拆除绕组时,应先拆起动绕组,后拆运转绕组。

    1.拆除起动绕组

    拆换起动绕组或其中一个线圈组时,先用划针将待拆的线圈一端轻轻撬起来,然后将线圈的这一端剪断、并顺着铁心槽,把线圈剪断部分理直、从线圈的另外一端抽出该线圈。

    拆除槽楔时.可以利用一报废锯条、先把锯条用锤子轻轻地将锯齿钉在槽楔上,再顺着锯条齿尖的方向敲一敲,槽楔便很快地退山槽子。

    2.拆除整个定子绕组

    拆除整个定子绕组的方法有加温拆法和冷拆法。

    (1)加温拆法就是将电动机放入烘箱,以大约100℃的温度烘0.5—1h

取出来退出槽楔,并依次剪开绕组各个线圈的端部,从绕组的另一端逐个抓出线圈。

    (2)冷拆法是先准备一把合适的平堑子,一把锤子,将定子放稳,将堑子口的一个平面贴着定子铁心槽的端面(这是冷拆工艺的关键),用锤于敲击齐槽口切断各绕组的线圈边。再用一形状合适的铜棒,将槽内的各线圈边逐个顶出,用这种方法拆除绕组后槽内比较干净,不需花很多时间清槽。

三、训练报告

    1、写出训练目的。

    2、写出实验器材的名称、规格和型号、数量。

    3、画出实验接线原理图。

    4、写出实验步骤,填写实验情况记录表。

5、根据实验记录判别实验所用单相变压器绕组的同名端。
