一、概述
  循环式空调过程实验平台是根据国家劳动和社会保障部组织编写的《制冷设备维修工》职业技术、职业资格培训教材以及《教育部关于加强高职高专教育人才培养工作的意见》为依据而研制。
循环式空调过程实验平台适用于大中专、高职高专、技工院校制冷专业等开设的《制冷基础》、《制冷设备维修工》、《空调器维修》、《空调技术》等专业课程实训教学。
   循环式空调过程实验平台主要用于大学、职业院校空调制冷专业实验室现场实训实设备,设备可对空气进行加热,加湿,冷却和干燥等,可模拟直流空调、回风式空气调;循环空调空气调节过程的模拟实验,空气品质处理有,表冷器,淋水式两用。

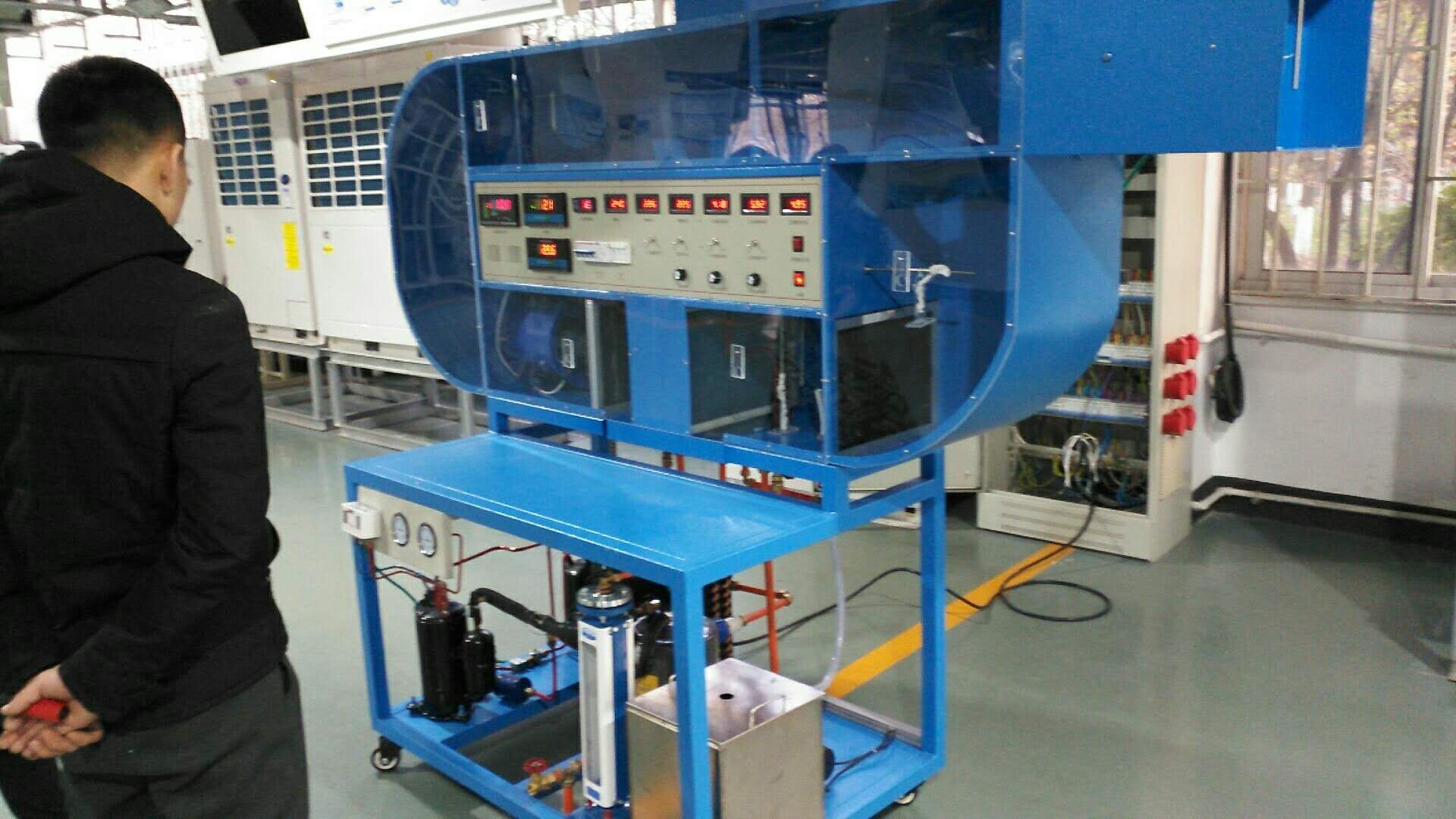

循环式空调过程实验平台

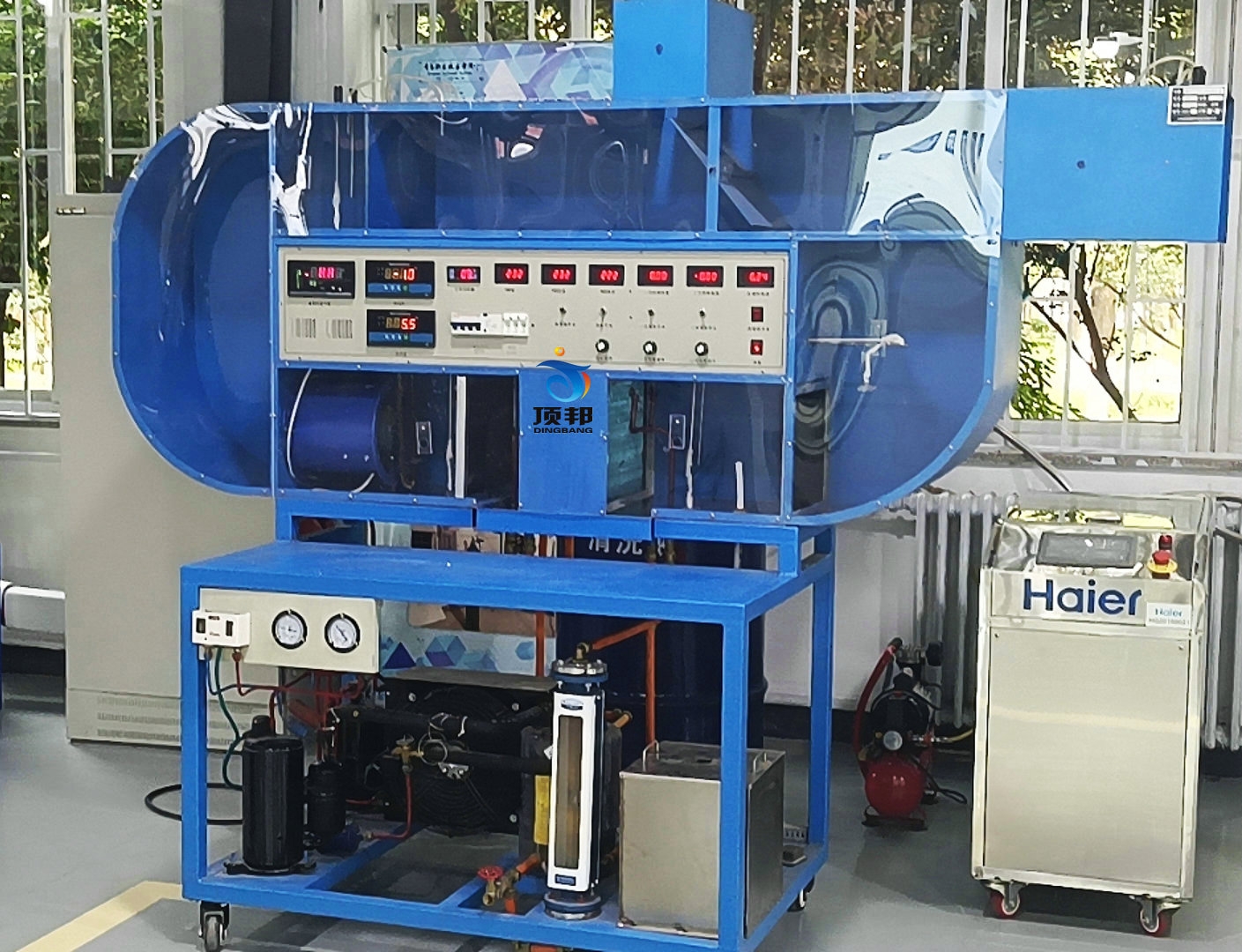

循环式空调过程实验平台

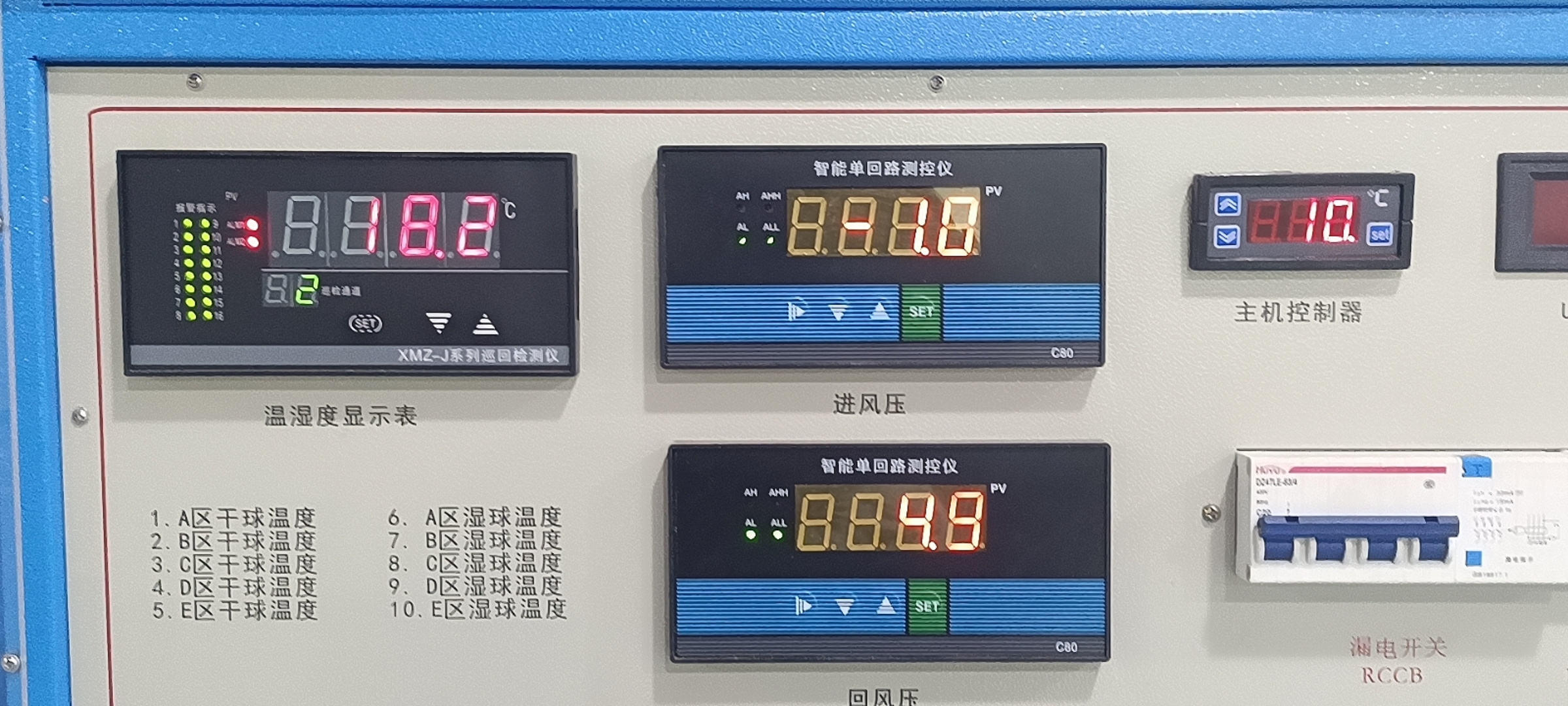

循环式空调过程实验平台仪表


二、技术参数:
1、环境温度:温度-10℃~40℃,海拔<4000m;
2、电源电压:三相五线AC380V,50Hz;
3、功率:3KW;
4、制冷量:1100W;
5、制热量:3000W;(含加热器)
6、制冷剂:R22;
7、外形尺寸:2000×800×1700mm;
8、安全保护:具有具有过压、过流、过载、漏电保护措施,符合国家相关标准。
三、功能:
1、循环式空调过程实验平台为《空气调节》课程实验教学设备,用它可以模拟不同季节室内和室外的环境和空气处理调节的方法,进行集中式空调系统不同循环形式的空气调节实验。还可以做变风量运行调节实验和制冷系统的参数测定及其调节实验。装置具有透明风管,可直观地观察和测试。
2、循环式空调过程实验平台的结构:由空气循环系统、蒸气加湿器、一次加热器、二次加热器、冷却器及其冷水机组和相应的测试仪表等组成。
3、循环式空调过程实验平台可以实现对空气的加热、冷却、加湿和除湿(表冷式和淋水式可互换使用)等处理。利用风阀门的调节,可以实现直流式、封闭式(再循环式)和一次回风式、三种不同的循环形式和空气处理过程
4、在实验中,还可以对空气的温度、湿度、流量进行测量;并能对加温器、加热器的输入电功率进行测定,从而可以计算各空气处理过程中的热量和湿量得失,以及进行热、湿平衡的分析。
四、基本功能
1、主机架:
采用1.2的40*40铁质双层亚光密纹喷塑结构,颜色为蓝色,结构坚固,底部装有四个万向轮方便移动。
2、 5寸触摸屏显示屏,
温/湿度模块,通过标准通信协议与5寸触摸屏显示屏,上可测量16路温度、16路温度过通过在线名称修改,如压缩机排气温度、压缩机吸气温度、冷凝器温度、蒸发器进温度等。可分别测量压缩机排气温度、压缩机吸气温度、冷凝器出温度、蒸发器进温度、蒸发器进水温度、蒸发器出水温度. 空气处理前后各点温度、湿度,得出这些数据用于教学计算,数据对比。
3、压力仪表:
高压表0-3.5MP可测量制冷系统高压压力,高压表0-1.8MP可测量制冷系统低压压力。
4、制冷系统:
由一套压缩机、风冷冷凝器、水冷蒸发器、节流装置、液视镜、过滤器、组成的1P制冷机组,为系统提供冷源。
5、压力保护:
制冷系统安装有高低压保护装置,当系统管道内压力过低或者过高的保护,防止损坏压缩机、换热器。
6、水循环系统:
由两套水循环系统组成,
1)、冷媒水经水泵流表冷器,经过蒸发器形成一个水循环系统,
2)冷媒水经水泵流经水泵压送到喷淋室,形成一个喷淋系统,再经过蒸发器,形成一个水循环系统,两种循环方式可满足多种实验需求。
7、流量计:
冷热媒水流量由1只玻璃转子流量计直接读取。流量计:40-400升/h
8、风道:
采用PPR喷塑结构,正面采用有机透明玻璃结构,方便观察。
9、蒸汽加热器一个:
为风道提供加湿功能100W/220V
10、测量仪表
分别测量加热功率和压缩机功率。数显窗口实现人机对话的智能控制模式,可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质;并可以贮存、查询15组功率和功率因数的测试数据
11、热平衡控制器:
平衡压缩机的制冷量,输出功率可通过欧姆龙原厂调节器进行调节,用于加热蒸发器循环水温度,3位字显示。数字自动保存,上电自动启动上次实验时的调节数值,调压器带波峰电压吸收电路有效保护控制功率因数。保持功率稳定。
12、风机风速度调节:
引风机风速度可调节
13、风压测量:
差压控制式:4-20MA/50P
14. 表冷器:
专业表冷器,面积:15平方
15、智能风阀:
风系统中安装有3个可调智能风阀,尺寸150*200MM,进风阀、排风阀、回风阀、可调角度45、60、90度。
16、智能风阀控制器:
风系统中安装有3个可调智能风阀,数字控制。可显示风阀角度,关机自动复位。
五、实验目的
1全直流式空调过程演示;
2循环式空调过程演示;
3一次回风空调过程演示;
4循环空调夏天演示
5通过实测的温度、压力、风量,计算出空调过程热量及热平衡误差;
6测定制冷压缩机性能;通过改变风量、温度、流量工况、
7测定换热器(加热器、表冷器)性能实验
8喷淋换热演示
9测定喷淋换热性能
六、主要配置表

序号名称型号单位当量
11.5P压缩机冷凝器,风机
1
2储液器,1L1
3高压表3.5MP1
4低压表.8MP1
5压力控制器
1
6液视镜3/81
6过滤器3/81
7冷凝器1.5P1
82号膨胀阀进口1
9蒸汽加湿器
1
10数量测量5寸触摸屏显示屏1
13加热器1000W2
14200风机220V1
15调压器4000W3
16转子流量计1000L1
17水泵100W
18交流数显电压表300V1
19风阀执行器

3个
20医用滴管200MM2
21医用纱布
若干
22玻璃管子放湿球水直径20MM*40MM5
23三相四线漏电
1
24风阀执行器
3
25主机温度控制器0101
26空气过滤器285*365尼龙2
