DB-JD11 家用中央空调实训考核装置

一，概述
“DB-JD11家用中央空调实训考核装置，是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
家用中央空调实训考核装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《家用制冷设备原理与维修》等课程。

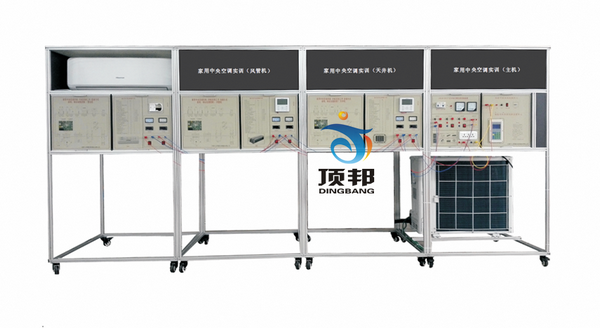

参考图片

二，特点
1，系统采用一拖三机组，其特点为质量优、体积小、压缩机变频调节。变频压缩机可调节范围位于其额定能力的48%～104%之间，其能量调节须考虑到压缩机频率调整所需的时间，由于变频压缩机本身的动态特性限制，在调整能量时应小于一定的速度，故调节为分步，分阶段调节；而压缩机电动机的转速是根据室内空调负载成比例变化的。
2，系统终端处理机多样化：采用天井式（嵌入式）、挂壁式、风机盘管三种形式的终端处理机组；让学生了解室内机组的多样化的结构形式。
每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。
3，系统的完整性、独立性：与实际中的家用中央空调，其控制功能、保护功能、显示功能完全一致，每个用户终端都可以在同一工况下独立控制。
操作台只需交流220V电源即可投入使用，占地面积小，节约用房、减少基建投资。
4，装置直观展示了家用中央空调的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
实训装置系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
5，设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。
三，技术参数
输入电源：单相三线～220V±10% 50Hz
工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜3.8kVA
外形尺寸：3400mm×1100mm×2100mm
制冷剂类型：R410a
安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
四，装置的基本组成
1，充分地展示了家用中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。
2，装置底盘采用加强钣金结构设计，框架采用铝型材结合铝塑板封面组成。
3，家用多联空调机组1套：系统采用市场3匹变频机组，室内机有终端处理机组组成。天井式（嵌入式）1套、挂壁式1套、风机盘管1套组成室内终端机组处理系统；让学生了解室内机组多样化的结构形式。每个终端机组处理系统都是相互独立的。
4，智能温度控制器3套：智能温控能对被控对象进行温度测量与显示，调节温度上、下限设定，完成制冷、制热、停机等功能；显示工作状态和便于观察被空调房间内温度，操作方便。
5，工作流程图板3套：工作流程图板详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。
6，测量仪表1套：配备指针式真空压力表、温度显示仪表等。
五、智能实训考核系统：
该系统由电脑随机设置故障点。智能实训考核系统配智能考核软件和智能触摸型答题器，学生可以通过答题器与教师电脑进行数据交换，可以对学生考核情况进行统计分析，具体功能如下：
1．计算机可以监控1-126台家用电器智能考核台
2．已设置多个故障点。
3．具有发卷功能
4．具有收卷功能
5．具有单台和全部实验台清零功能
6．具有自动检测各家用电器考核台的通讯联机情况
7．可以生成学生个人成绩单
8．可以对学生考核情况进行统计、分析
9．设有进入系统密码，进入系统后能够修改密码
10．具有打印功能
11．具有答题次数限制功能
12．学生台配智能答题器，学生可以通过答题器与都师进行数据交换
13．智能答题器必须外置，。
14．具有单点考核功能。
15．具有单台发试题和全部实验台发试题任选功能。
16．智能网络型考试系统软件。
六装置的基本配置

序号	名称	主要部件、器件及规格	数量	备注
1	模拟房间（挂壁式）	长×宽×高为100cm×100cm×215cm 挂壁式室内机参数：制冷量：2.6kW、制热量：2.0（2.6）kW、循环风量：300m3/h、风电电机输入功率：0.048kW、辅助电加热输入功率：0.6kW、连接方式喇叭口连接	1套
2	模拟房间（天井式）	长×宽×高为100cm×100cm×215cm 天井式室内机参数：制冷量：2.0kW、制热量：2.0kW、循环风量：180m3/h、	1套
3	模拟房间（风机盘管式）	长×宽×高为100cm×100cm×215cm 风机盘管式室内机参数：制冷量：2.0kW、制热量：2.0kW、循环风量：270m3/h、连接方式：喇叭口连接	1套
4	室外机组	额定制冷量：8.0kW、额定制冷量：8.0kW、制冷综合性能系统3.8W/W、能效等级：N1、压缩机：直流变频双转子、制冷剂：R410a、充注量：5.0kg、连接方式：喇叭口连接	1套	可连接多达64个内机（选配）
5	测量仪表	耐震真空压力表：量程-0.1～1.5MPa、-0.1～3.5Mpa；温度指示表：测量范围：：-40℃～70℃	1套
6	扳手	0-300mm	2把
7	螺丝刀	十字	1把
8	内六角扳手	6mm	1把
9	保温管		10米
10	6MM分岐器	分离汽管	2个
11	6MM分岐器	分离液管	2个
12	多功能网孔板	940MM*940MM拆装方便	4
13	室内机定向方形挂加		12
14	管路定向专用支架
15	线控器		2个
16	遥控器		1个
17	温度表		6个
18	真空泵	FY1L(变频空调安装必须抽真空)	1个
19	加液管		1根
20	扩口器	CT2000	1把
21	割刀	CT386
22	流程板	940*400铁质	1把
23	故障板	940*400铁质	1套
24	16MM铜管		1米
25	6MM铜管		3米
26	故障考核系统		1套
27	考核连接线		1套
28	铝型材电脑桌	500500700	1张
26	智能测试软件		1套
27	D4连接线		12根
28	产品实验指书		1本
29	安装规范指导书		1本

七，实训项目
[一]初级工实训：
1.VRV空调系统认知与操作运行
2.室外机组电气控制原理基础知识
3.室内机组电气控制原理基础知识（三种内机）
4.制冷系统流程原
5.系统不同工况操作
6.系统故障模拟设置
[二]中级工实训：
1.中央空调系统安装调试
2 .中央空调系统安装
3.中央空调控制系统安装
4.中央空调工程调试
5.室外机、室内机的安装方法与标准
6.管道系统的安装方法与标准
7.配电与控制系统安装方法与标准
8工程调试的主要内容、步骤和方法
9.制冷系统常见问题
10. 配电系统常见问题
11.控制系统常见问题
12.数据采集系统使用、数据分析与诊断
13.制冷工况性能测试
14.运行参数、能耗、能效比、对能效比和能耗的影响因素实验研究
15.实验二：采暖工况（热泵）性能测试
[三]电气考核实训：
1.常规故障诊断分析
2. 微电脑故障诊断分析
3. 高压保护实训
4.室内传感器实训
5.通信电路实训
6. 室内机三通信故障
7.室内机二通信故障
8. 室内机一通信故障
9.室内二传感器实训
10.室内三传感器实训
11.室内机安装设置实训
12.控制面板故障分析
13.减少室内机的的现象分析
