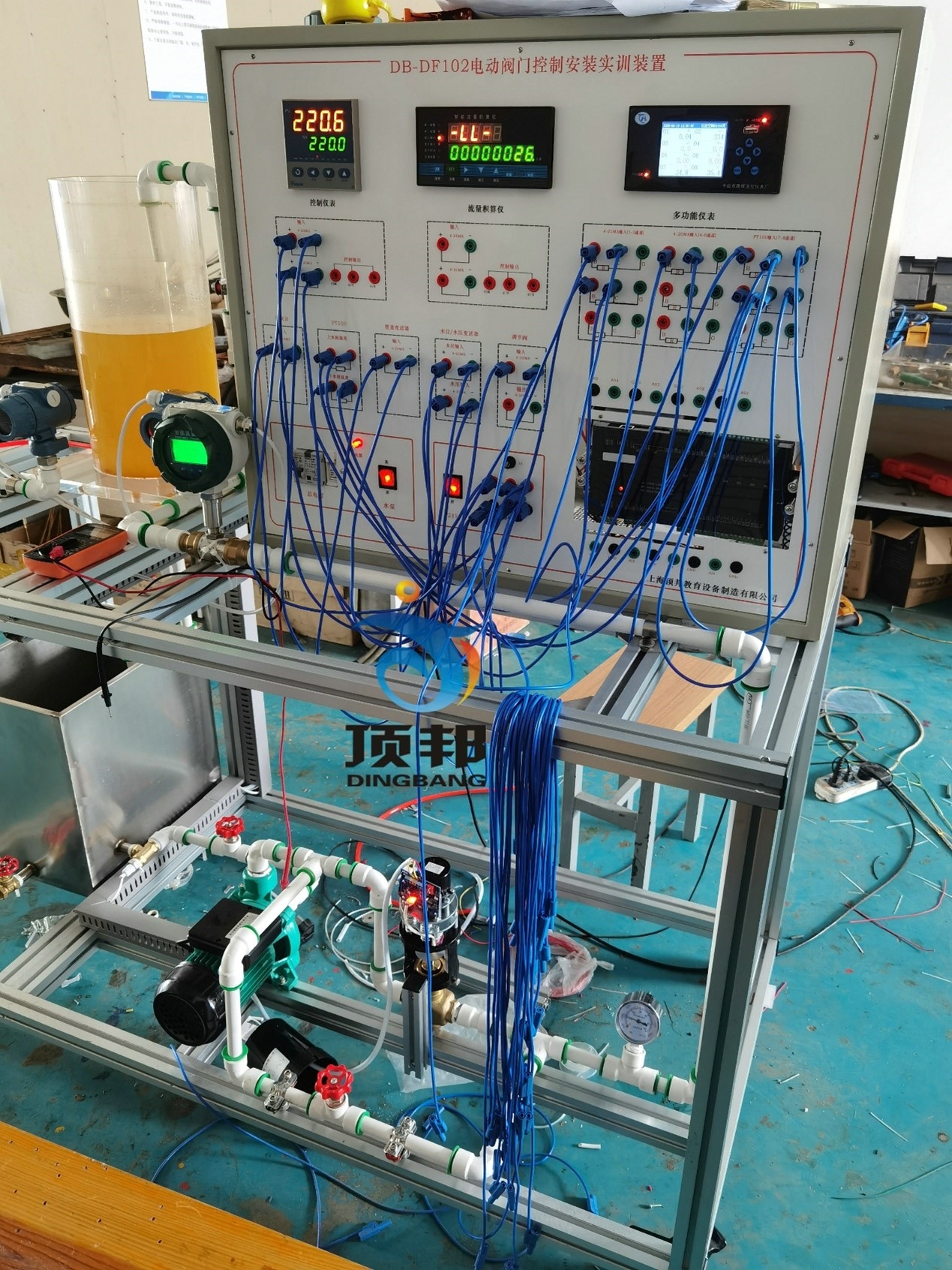

DB-DF102 电动阀门控制安装实训装置
1、位式调节 电动阀门控制安装实训装置由水泵、压力调解阀、电磁阀、水位传感器、位式调节控制仪、无纸记录仪、上下水箱等组成。 电动阀门控制安装实训装置上水箱中的水位由水位传感器检测信号,并把信号转换成4-20 mmA的标准信号送至分线器 ,分线器把4-20 mmA的标准信号变成2路4-20 mmA的标准信号,其中一路进入控制仪,与给定值比较以控制水位。给定值及控制回差等参数由位式调节控制仪设置。 2、PID调节 由水泵、压力调解阀、电动调节阀、水位传感器、分线器、DDC控制调节控制仪、上下水箱等组成。 上水箱中的水位由水位传感器检测信号,并把信号转换成4-20 mmA的标准信号送至分线器 ,分线器把4-20 mmA的标准信号变成2路4-20 mmA的标准信号,其中一路进入PID控制仪,与给定值比较以控制水位。给定值及控制参数由PID调节控制仪参数设置,其中P、I、D参数可以手动设置,也可以由控制仪进行自整定。其设置方法及操作方式调节控制仪使用说明书。 实验操作步骤: 把下水箱的水充满; 接通电源; 启动水泵,检查系统不得漏水; 设置给定参数,本设备要小于一米,一般设置0.6米左右(600mm左右); 调节模拟输出排水量; 调节供水压力; 等控制稳定后读取仪表显示的相关各个参数及液位计的数值,纪录于事先设计的记录表格中; 二、技术参数 储存罐:30L 离心泵功耗:250W、大流量:150L/min、速度:2800min- 压力传感器:0...100mbar 控制阀DN20:4,0m?/4-20MA 尺寸和重量 长宽高:1500x700x1750mm 重量:约124Kg 三、功能 实用性强 电动阀门控制安装实训装置控制器采用市场上广泛应用的DDC控制器及相关继电器、控制开关、指示灯、标准通信接口可编程控制器,上位机软件实时显示系统运行状态及数据。 可观察到中央控制器、接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及DDC主机单元 DDC7501 主机参数: 1).电压+24V 2).AI模拟量输入输出点:12个 3).AO模拟量输出输出点:5个 4).DI数字量输入点:8个 5).DO数字量输入点:8个 四、配置表
